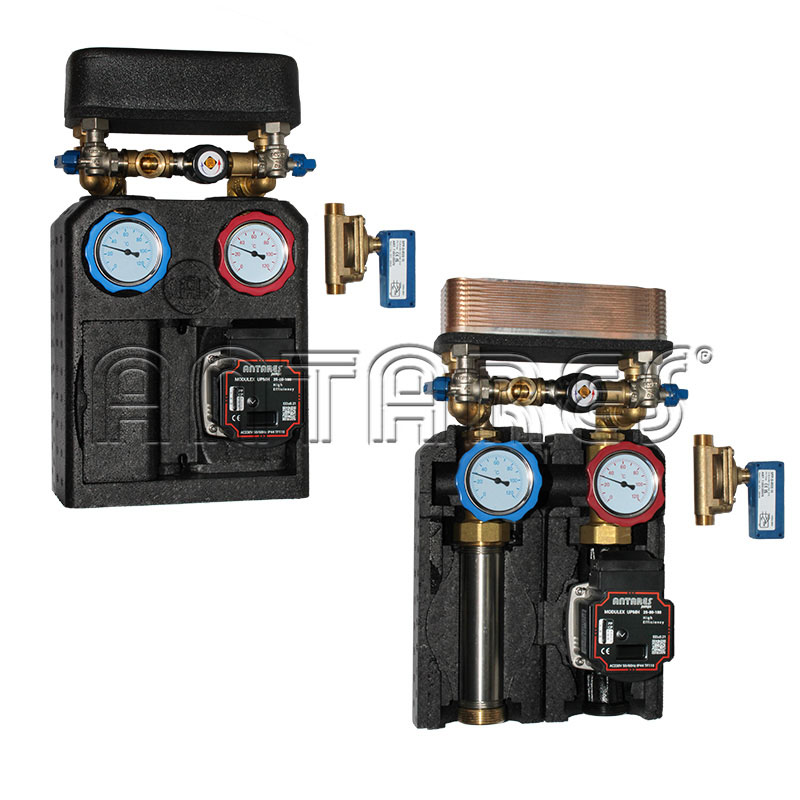

Dostępny z 3-drogowym termostatycznym zaworem mieszającym lub bez. Przyłącza: obieg grzewczy 1 ”GZ. - Rozstaw: 125 - Max. ciśnienie: 10 bar. Dane dostarczane z: Obwód pierwotny: 80°/60°C - Obwód wtórny: 15°/50°C
Do wyposażenia kotłów z produkcją ciepłej wody użytkowej. Max. ciśnienie: 10 bar. Przedstawione poniżej dane dotyczące wchłaniania obliczono z uwzględnieniem następujących temperatur: obieg pierwotny 80°C/60°C - obieg wtórny 15°C/50°C: Zgodny z kotłami: FERROLI = 1 CHAFFOTEAUX = 2 FONTECAL = 3 RIELLO/ BENEFIT = 4 OTHER BRANDS = 5 PENSOTTI = 6 BERETTA = 7
Powierzchnia wymiany dla każdej płyty: 0,023 m2 x Numer płyt - 2 . Zawartość wody na kanał: 0,05 l x numer płyt - 1 - Max ciśnienie 30bar. Model ze złączami równoległymi : 2 x 3/4´GZ. + 2 x 3/4´GZ. Model ze złaczami przeciwległymi: Po jednej stronie:2 x 3/4´ GZ., Po drugiej stronie 2 x 3/4´GZ. + 2 x 3/4´GW.
• Powierzchnia wymiany dla każdej płyty: 0,063 m2 x liczba płyt - 2 • Zawartość wody na kanał: 0,15 litra x liczba płyt - 1. - Max. 30 bar. • Szczególnie nadaje się do łączenia obiegów otwartych (kotły na paliwo stałe) z obiegami zamkniętymi (model ze stali AISI 304) oraz do ogrzewania basenów (model ze stali AISI 316).
Pasuje do modeli: MINUTE - IDRA EXCL - IDRA EXCL TURBO - IDRA EXCL ES - METEO - METEO TURBO. Długość 190 mm.

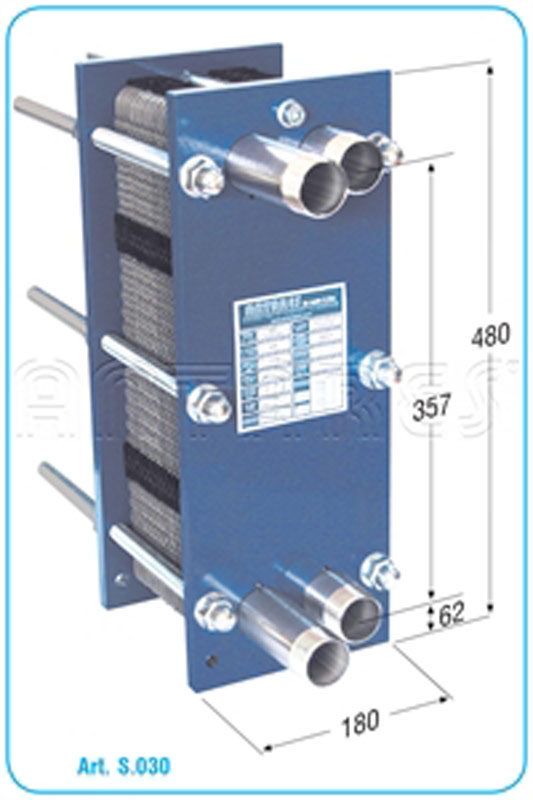

Wykonane z płyt ze stali nierdzewnej AISI 316 i uszczelek z NBR. Połączenia z przedłużką gwintowaną ze stali nierdzewnej 1 1/4 ´GZ. Nadaje się również do basenów (woda chlorowana) i do przepływu wody z antifreeze na bazie glikolu. Umożliwia produkcję ciepłej wody w podanych niżej miarach w oparciu o następujące temperatury: Obwód pierwotny 70 ° C min, obwód wtórny z wejściami 15 ° C i wyjściami 50 ° C (Delta-t 35 ° C) Karta techniczna do pobrania z naszej strony internetowej w pliku pdf - Aby zwiększyć potencjał można je łączyć z połączeniami równoległymi. Powierzchniowa wymiana ciepła na każdą płytę m2 = 0,034 (na płytę) Max ciśnienie robocze 10 bar - Objętość zawarta na każdy kanał 0,19 (na płytę).
