Antares Grupy pompujące

Elektroniczna jednostka sterująca ´´SOLAR CONTROL SC 200” z wyświetlaczem do paneli słonecznych z czterema sondami temperatury.

Gdy temperatura paneli jest wyższa niż temperatura wody w kotle, centrala uruchamia pompę umożliwiającą wymianę ciepła między panelem a kotłem. Aby zapewnić idealną wymianę temperatury, urządzenie jest wyposażone w regulację różnicy temperatur „Delta T” od 3 ° do 15 ° C, którą można regulować za pomocą przycisków z przodu jednostki sterującej. Umożliwia integrację zarówno wody sanitarnej, jak i tradycyjnego systemu grzewczego. Konfiguracja czterech różnych systemów solarnych: 1. system panelowy kotła. System 2 paneli kotłowych + kocioł akumulacyjny z automatyczną regulacją temperatury. 3. System integracji systemu grzewczego z automatycznym sterowaniem. 4. Integracja systemu z systemem basenowym ze sterowaniem automatycznym. Priorytet ciepłej wody użytkowej. Zasilanie 230V - Zakres odczytu temperatury: -20°C - 120°C. Mocowanie: na tablicy elektrycznej na szynie DIN omega - 9 modułów.

P.023

Energooszczędna pompa obiegowa ANTARES typu MODULEX SOLAR z falownikiem z modulacją częstotliwości i gniazdem sterującym PWM2 lub PWM1, wyposażona w funkcję samoregulacji AUTO ADAPT z przyłączem kablowym PWM2 lub PWM1 i bez niego. Odpowiednie dla systemów solarnych.

Max natężenie przepływu: 3,3 m3/h. Samoregulacja. Spełnia wszystkie wymagania stawiane pompom cyrkulacyjnym w jednym produkcie. W komplecie z uszczelkami i przewodami zasilającymi. Zasilanie 230 Vac. - 4 lata gwarancji.

E.654

Grupa obiegowa do systemów solarnych, tylko do powrotu z izolacją i uchwytów do mocowania na ścianie. Złożony z: 1- Sztywna izolacja termiczna z EPP - 2- Przepływomierz z ręczną regulacją przepływu - 3- Krany zasilające i wylotowe - 4 - Montaż zaworu odcinająco-zwrotnego - 5- Powrót z niebieskim uchwytem i wbudowanym termometrem (0-160 ° C) 6 - Wstępnie nastawiony zawór bezpieczeństwa dla instalacji solarnych na 6bar -7- Manometr (0-10bar) 8- Przyłącze naczynia wzbiorczego - 9 Urządzenie do wyłą

Przyłącza 3/4´GZ. x 3/4´GW. - W przypadku połączeń z rurą miedzianą, patrz specyficzne złączki art. W.115, W.112 ...

G.125

Końcówka GZ. do rozdzielacza z jednym wylotem 3/8´ GW. do odpowietrznika i jednym wylotem 1/2´ GW. do zaworu spustowego.

G.127

Końcówka z uszczelką GZ. do rozdzielaczy wyposażona w zawór odpowietrzający i zawór spustowy.

E.149

Mieszacz termostatyczny do ogrzewania podłogowego.

Korpus z piaskowanego i chromowanego mosiądzu. Zakres regulacji: 30 ° ÷ 65 ° C. Stopniowana skala 1 ÷ 5. Zajmuje mało miejsca, można go zainstalować bezpośrednio przed rozdzielaczem do obniżenia temperatury w układach ogrzewania podłogowego.

E.150

Mieszacz termostatyczny w kształcie litery ´´L” do systemów podłogowych do regulacji stałej temperatury zasilania regulowanego. Regulacja: 20 ÷ 45°C.

Nadaje się do zastosowań, w których rury zasilające i powrotne są równoległe.

G.134

Mimosród 3 częściowy do ułatwienia połączenia w przypadku niewspółosiowości (mimośrodowość 16mm.).

E.628

Moduł antykondensacyjny do wytwornic ciepła zasilanych paliwem stałym z zaworem mieszającym z napędem silnikowym, pompą obiegową o wysokiej wydajności energetycznej ‘’Modulex Hybrid´, 6 m wysokością podnoszenia samoregulującą, 2 zawory kulowe z termometrem, zawór zwrotny, podkładką wyrównującą i osłoną izolacyjną.

E.627

Moduł antykondensacyjny do zasilanych wytwornic ciepła na paliwo stałe, z grupą termostatyczną.

W komplecie z pompą obiegową w klasie energetycznej „A” ´Modulex Hybrid´, z 6 m wysokością podnoszenia samoregulującą, z obejściem antykondensacyjnym, zaworami odcinającymi, termometrem, zaworem zwrotnym i uchwytami montażowymi na ścianę. W komplecie z osłoną izolacyjną.

E.624

Moduł DN25 do obniżania i regulacji temperatury modulującej do oddzielnego urządzenia elektronicznego - patrz Art. T.101. Nadaje się do systemów z wysoką i niską temperaturą(grzejniki i panele), składających się z 2 zaworów kulowych z termometrem i zaworem jednokierunkowym, pompą obiegową o wysokiej sprawności energetycznej ´Modulex Hybrid´ z 6 m wysokością podnoszenia, 3-drożnym zaworem mieszającym z napędem silnikowym z obejściem, podkładką wyrównującą, zaworem kulowym z regulacją śrubokrętem

Przystosowany do wstawienia zaworu obejściowego w celu uniknięcia nadciśnienia pompy (Art P.301.03). * Dla mocy do 38 KW. ** Charakterystyka serwomotoru - patrz Art. T.109

E.623

Moduł DN25 do obniżania i regulacji termostatycznej temperatury w punktcie stałym: 20 ° - 50 ° C, dla systemów płyt promiennikowych, składający się z 2 zaworów kulowych z termometrem i zaworem jednokierunkowym, pompy obiegowej o wysokiej sprawności energetycznej ´Modulex Hybrid´ z 6 metrami wysokości podnoszenia samoregulującą, zawór termostatyczny 3-drożny, element dystansowy wyrównujący i zawór kulowy z regulacją śrubokrętem do ewentualnej wymiany pompy, termostat bezpieczeństwa z ręcznym rese

* Przystosowany do wstawienia zaworu obejściowego, aby go uniknąć ewentualnego nadciśnienia pompy (Art. P. 301.03). * Do mocy do 35 KW.

E.631

Moduł pompujący DN 32 z zaworem mieszającym z i bez siłownika do regulacji temperatury płynu klimakonwektora, kontrolowany przez jednostkę kontrolująca dowolnej marki lub z ANTARES - Art. T.101.07, patrz str. 31 (F) lub za pomocą termostatu w celu obniżenia temperatura w systemach podłogowych, składający się z dwóch zaworów kulowych ze zintegrowanym termometrem i zaworem jednokierunkowym, pompą o wysokiej wydajności energetycznej ‘’AlfaMax’’ z 6 m wysokością podnoszenia samoregulującą, przekł

Odnośnie cech siłownika, patrz Art.T.109.

E.630

Moduł pompujący DN 32 składający się z 2 zaworów kulowych z zintegrowanym termometrem i zaworem jednokierunkowym, pompą o wysokiej wydajności energetycznej ´Modulex Hybrid´ z 6 m wysokością podnoszenia samoregulującą, zaworem kulowym do ewentualnej wymiany pompy i osłoną izolacyjną. Nadaje się do mocy do 125 KW. - Przyłącza: 1 1/4 ´GZ., a także 1 1/2´ z dołączonymi pierścieniami zwiększającymi.

E.621

Moduł pompujący DN25, składający się z 2 zaworów kulowych z termometrem i zaworem jednokierunkowym, pompy obiegowej o wysokiej wydajności energetycznej ´Modulex Hybrid´ z 6 metrami wysokości podnoszenia samoregulującą , przekładki wyrównującej i zaworu kulowego z regulacją śrubokrętem do ewentualnej wymiany pompy i osłony izolacyjnej. Zamienna pozycja pompy.

Przygotowany do wstawienia zaworu obejściowego, aby uniknąć ewentualnego nadciśnienia pompy (Art. P.301.03) * Dla mocy do 50 KW.

E.629

Moduł wymiany ciepła nadaje się również do separacji obwody hydrauliczne

Przygotowany do bezpośredniego połączenia z modułami antykondensacyjnymi do generatorów ciepło z biomasy - Art. E.627 oraz do jednostek do obniżania i mieszania temperatur dla systemów promiennikowych. - Art. E.623 . Składa się z płytowego wymiennika ciepła ze stali nierdzewnej w określonych potencjałach, wymaganych łączników do przyłączy wstępnie zmontowanych i osłony izolacyjnej. Przygotowany do łączenia różnych akcesori zgodne z czterema łącznikami ´´T´´ 1´´GW. - Rozstaw przyłączy: 125 mm.

E.670

Odsprzężony separator obwodów ´SEPACIR´ z płaszczem ochronnym. Przyłącza 3/4 ´do ogrzewania i 1/2´ do obwodu zasilającego.

Części wymiennika ze stali nierdzewnej pompa 6m ´´A´´ - Naczynie wzbiorcze - Zawór bezpieczeństwa 3 bar - Manometr kapilarny -Kran zasilający obwód; - 4 zawory strefowe- Separator zanieczyszczeń jako wyposażenie dodatkowe - Automatyczny odpowietrznik - 4 przyłącza elastyczne ze stali nierdzewnej 3/4´- 1 przyłącze elastyczne ze stali nierdzewnej 1/2´´.

G.093

Osłona izolacyjna z bliskimi komórkami do grup mieszających.

E.610

Pair of brass adapters for mounting DN25 1´1/2 M. Pump Groups on manifolds with different outlets.

E.612

Para korków zaślepiających 2´ GW. do rozdzielacza typ E.600 .( 2 G.150.20).

E.619

Para śrub do mocowania rozdzielacza do ściany ´´MODULINOX´´ E.600

Składa się z 2 wytrzymałych kołnierzy, z podkładkI regulacyjnej, zaślepek i śrub mocujących.

E.660

Pionowy odpowietrzacz ręczny do umieszczenia w rurociągu w powrocie do systemów solarnych - Przyłącza 1”GZ. x 3/4 ´GZ.

E.345

Podwójna rura (zasilanie i powrót) elastycznej rury „INOXFLEX CSST” do instalacji solarnych ze stali nierdzewnej AISI 304, karbowana z równoległymi zwojami 0,3 mm na określonej długości, z izolacją z rozszerzonego EPDM o grubości 8 mm. i od zewnątrz pokryty folią ochronną przed promieniami UV i zużyciem mechanicznym, z kablem wielofazowym do sond temperatury.

Max temperatura:- 40°C -: + 150°C . Ciśnienie: PN 15 bar.

F.470

Pojemnik środka przeciw zamarzaniu na bazie glikolu monoetylenowego. Antykorozyjny, chroni wszystkie metalowe części, które wchodzą w skład układu ogrzewania centralnego, klimatyzacji i systemów słonecznych.

G.098

Puszka do połączeń elektrycznych pompy obiegowej i termostat bezpieczeństwa do grup mieszających. (90x90x40)

W komplecie z trzema dławikami kablowymi, zaciskami przyłączeniowymi i lampką kontrolną wskazującą blokadę pompy obiegowej spowodowaną przez termostat bezpieczeństwa w przypadku wykrytej anomalii przekroczenia ustawionej temperatury.

F.747

Refraktometr do sprawdzania gęstości glikolu etylenowego (zapobiegającego zamarzaniu) w wodniskowym roztworze systemu.

Dokładny miernik analogowy.

E.700

Rozdzielacz współpłaszczyznowy ´´FLUIDHUB” do elektrociepłowni ze stali malowanej o rostawie odchyleń 125 mm, odpowiednia dla jednostek przekaźnikowych DN 25 i DN 32. Wyposażony w przyłącze(nakrętka M8) do uchwytów mocujących. W komplecie z osłoną izolacyjną z rozstawem 125 mm.

Główne przyłącza o średnicy: 11/2 ´GZ. z płaskim gniazdem 125 mm. Przyłącza na odchyleniach śred.: 11/2´GW. obrotowe lub 1´GW. obrotowe.

E.600

Składany moduł podwójnego rozdzielacza współpłaszczyznowego do systemów grzewczych, ze stali nierdzewnej DN 40 z 2 przyłączami pierwotnymi ze złączkami 2´ GZ.i GW. obrotowymi.

Rozstaw wlotów i wylotów 125 mm.

T.210

Sonda temperatury do paneli słonecznych Pt 1000Cl. B EN60751.

Czujnik w rurce ze stali nierdzewnej 6x50mm - Szary przewód silikonowy. Długość: 1000mm - Końcówki preizolowane. Skala temperatury -50/+180°C.

E.609

Specjalny trójnik do wyrównującego połączenia przyłączy wlotu i wylotu z zaworami mieszającymi (Art. T.133.50, E.215, E.143.12).

Odległość końcówek: 90 mm. Przyłącza 11/2´GW. obrotowe x 1 1/2´GZ. x 1´GW. obrotowe.

E.690

Sprzęgło hydrauliczne ze stali nierdzewnej AISI 304 L w komplecie z osłoną termiczną, automatycznym odpowietrzaczem z zaworem zwrotnym i zaworem spustowym do odprowadzania zanieczyszczeń.

Max. zalecany przepływ: 3 mc /h. Max. ciśnienie: 10 bar. Temp.max: 110°C.

E.691

Sprzęgło hydrauliczne ze stali nierdzewnej AISI 304 L w komplecie z osłoną termoizolacyjną, automatycznym odpowietrzaczem z zaworem zwrotnym i zaworem spustowym do odprowadzania zanieczyszczeń.

Maksymalny zalecany przepływ: 6 mc / h. Max. ciśnienie: 10 bar. Temp.max: 110°C

T.125

Termostat różnicowy SOLAR CONTROL do paneli słonecznych z trzema sondami - montaż na szynie DIN dla 3 modułów.

Gdy temperatura paneli jest wyższa od temperatury wody kotłowej, regulator uruchamia pompę, która umożliwia wymianę ciepła między panelem a kotłem. Aby zapewnić idealną wymianę temperatury, urządzenie wyposażone jest w różnicę temperatur ´´delta T´´ w zakresie od 1°C do 9°C, którą można regulować za pomocą pokrętła znajdującego się z przodu termostatu. Regulacja: 30-80°C Regulacja różnicowa 1-9°C. Zasilanie 230 V. Wyjście przekaźnikowe 10 A. Wymiary 53x90x58. Sondy z możliwością podłączenia do 100 metrów. Wyposażony w 2 wyłączniki wyłączające: pompę panelu słonecznego, pompę integracyjną.

T.124

Termostat różnicowy ´´Sundigit” do paneli słonecznych do montażu ściennego z wyświetlaczem cyfrowym, wyposażony w trzy czujniki temperatury.

Gdy temperatura paneli jest wyższa od temperatury wody w kotle, termostat uruchamia pompę umożliwiającą wymianę ciepła pomiędzy panelem a kotłem. Z zegarem, wskaźnikiem temperatury kolektora i kotła. Kolektor: 0ºC-200ºC. Czajnik: 0ºC-100ºC. Zasilanie 230 Vac - Wyjście stykowe pompy i kotła: 5A - Wymiary 131 x 88 x (H) 27,2 - Sondy podłączane do 100 metrów.

E.220

Wstępnie zmontowana grupa cyrkulacyjna antykondensacyjna do generatorów jednostki opalane paliwem stałym składającej się z dynamicznego obejścia antykondensacyjnego, wysokowydajnej pompy obiegowej ´´Modulex Hybrid´ z 6 m samonastawną głowicą, 3 zaworami odcinającymi z zintegrowanym termometrem i zaworem zwrotnym.

Model DN 25 o mocy do 32 KW .Przyłącza: 1 ”- Przepływ KV:3,2

S.047

Wstępnie zmontowana grupa wymienników ciepła do oddzielenia obwodu otwartego od zamkniętego, do systemów grzewczych z termokominkiem, kotłem na drewno, biomasę, pelet itp.

Wyposażony w wymiennik ciepła ze stali nierdzewnej AISI 304 (art. S.009) 2 pompy w klasie energetycznej ´A” (art. P.064.6-) 2 zawory kulowe (art. E.465), 2 zawory kulowe z termometrem (art. E.478) i 2 zawory zwrotne (Art A.010.10) Max. temp. pracy. 99°C Max. ciśnienie robocze 15 bar.

E.640

Wstępnie zmontowany moduł do natychmiastowego wytwarzania ciepłej wody sanitarnej, w komplecie: czujnik przepływu do automatycznego uruchamiania pompy, wymiennik ciepła z lutowanej stali nierdzewnej wskazany w tabeli, pompa obiegowa o wysokiej sprawności samoregulująca (P.064.6-), 2 zawory kulowe z termometrem i zawór zwrotny (E. 478), 2 termometry na obwodzie wtórnym i osłona izolacyjna z poliesterolu.

Dostępny z 3-drogowym termostatycznym zaworem mieszającym lub bez. Przyłącza: obieg grzewczy 1 ”GZ. - Rozstaw: 125 - Max. ciśnienie: 10 bar. Dane dostarczane z: Obwód pierwotny: 80°/60°C - Obwód wtórny: 15°/50°C

E.439

Zawór kulowy monoblok z przyłączem do pompy, przyłącze boczne 3/4´´GW., z niebieskim uchwytem na termometr i termometrem. Skala termometru: 0°C ÷ 160 ° C. Zawór zwrotny, odłączenie zaworu i otwory montażowe.

Ciśnienie max. 10 bar - Temp. max :140°C - Przyłącza 3/4´GW. x 1´GW. obrotowe.

E.438

Zawór kulowy monoblok z przyłączem do pompy, z uchwytem do termometru kolor czerwony i termometrem. Skala termometru: 0°C ÷ 160°C. Zawór zwrotny i otwory mocujące.

Max. ciśnienie: 10 bar - Max. temperatura: 140 ° C - Przyłącza 3/4 ”GW. x 1” GW. obrotowe.

E.428

Zawór kulowy pełnoprzelotowy z półśrubunkiem wyposażonym w uszczelkę, uchwyt motylkowy. Przyłącza GW.-Trzpień GZ. - Max ciśnienie 30 bar.

Z³¹cze GW. + œrubunek GZ. do termometru, ciœnienie max 30 barów. Z mosiadzu

E.147

Zawór mieszający termostatyczny 4-drożny gwintowany regulowany.

Przyłącza średnica 3/4´´GW. x 3/4´´GW. x 1 1/2´´GW. obrotowy do pompy obiegowej. Pole do regulacji 25 ÷ 55°C. Przeznaczone do redukcji tempratury w ogrzewaniu podłogowym. Regulowane za pomocą stopniowanego pokrętła. Przepływ: KV 3,5.

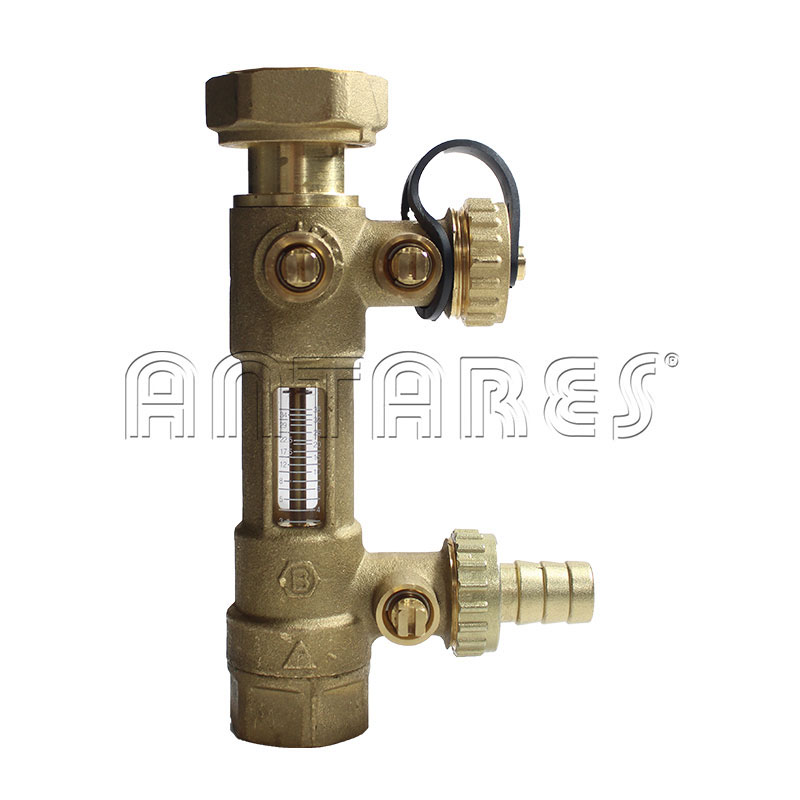

E.662

Zawór regulujący przepływ DN15 ze szklaną strefą odczytu, z dwoma przyłączami: napełnianie i opróżnianie z zaworem kulowym - Przyłącza: 1”GW. obrotowe 3/4´´GZ.

Max. temperatura: 140°C - Max. ciśnienie: 10 bar.

T.224
