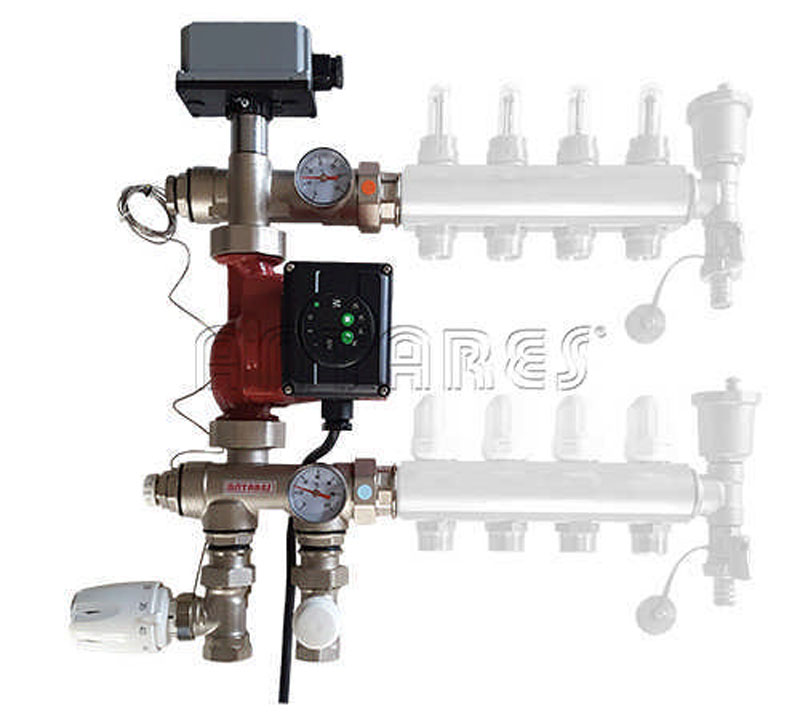

Złożona z: N.B. Rozdzielacze nie są włączone w cenę. Pompa obiegowa w klasie energetycznej “A” 6m. Zawór termostatyczny z regulacją 20° - 50°C Zawór równoważący Zawory jednokierunkowe 2 Termometry Termostat bezpieczeństwa z resetem do zatrzymania pompy obiegowej w razie przypadkowego przekroczenia nastawionej temperatury ( zgodnie z normą europejską 2008/125/CE) Niezbędna armatura zmontowana ze śrubunkami do połączenia rozdzielaczy.

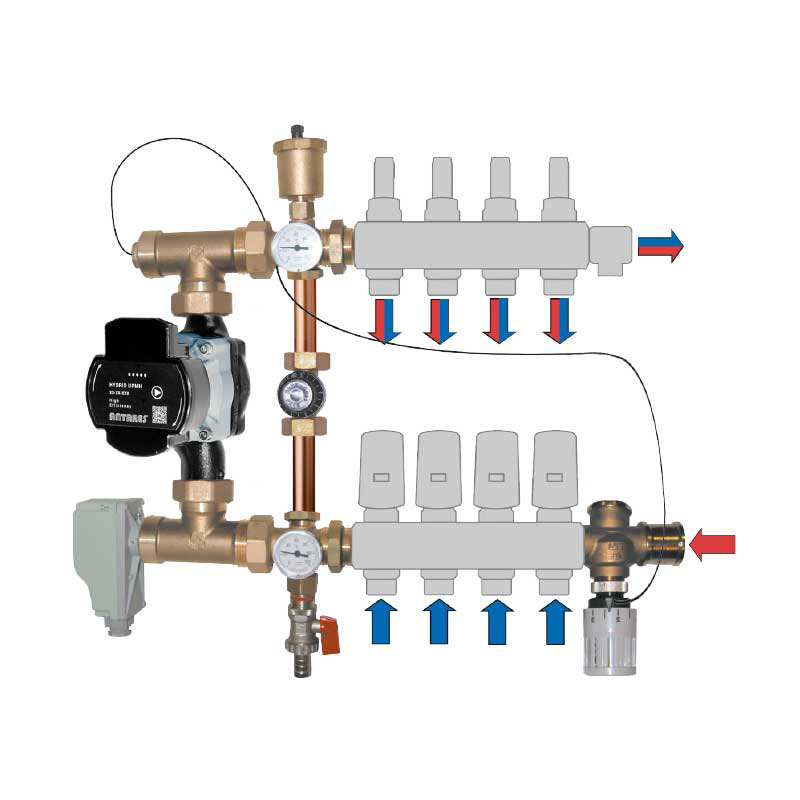

Przyłącza od dołu 1´´- Z ewentualnymi przyłączami do wysokiej temperatury 3/4´´ GW.- KV max: 3,5. Złożony z: 1. Sprzęgło hydrauliczne 2mc/h 2. Pompa obiegowa w klasie energ.´A´ - 6m 3. Zawór mieszający sterowany przez siłownik przy otwieraniu i zamykaniu przygotowany do połączenia z urządzeniem sterującym ( nasz Art.T.101.07 na str31(F) lub inne marki). 4. Zawór jednokierunkowy 5. 2 Termometry 6. Termostat bezpieczeństwa z ponownym uruchomieniem w przypadku zablokowania pompy obiegowej przy przypadkowym przekroczeniu nastawy temperatury 7. Zawór spustowy 8. Automatyczny odpowietrzacz 9. Armatura niezbędna wstępnie złożona ze śrubunków do połączenia 5 rozdzielaczy. Rozdzielacze nie są włączone w cenę.
Złożony z: N.B. Rozdzielacze nie są włączone w cenę. Pompa obiegowa klasy energetycznej “A” 6m Zawór mieszający 4-drożny Siłownik otwierający i zamykający zawór mieszający przygotowany do połączenia z jednostką sterujaca ( nasz Art T.101.07 lub innej marki). 2 termometry 2 zawory regulujące i wyłączające przepływ Zawór odpowietrzający Termostat bezpieczeństwa z resetem do zatrzymania pompy obiegowej w razie przypadkowego przekroczenia ustawionej temperatury( zgodnie z normą europejską 2008/125/CE) Niezbędna armatura zmontowana ze śrubunkami do połączenia rozdzielaczy.
Przyłącza 1´´- Z przyłączami do wysokiej temperatury 3/4´´- KV max: 3,5. Złożony z: 1. Sprzęgło hydrauliczne 2m3/h 2. Pompa obiegowa w klasie energ.´A´ - 6m samoregulująca się. 3. Zawór termostatyczny mieszający z nastawą 20°-50°C. 4. Zawór jednokierunkowy 5. 2 Termometry 6. Termostat bezpieczeństwa z ponownym uruchomieniem w przypadku zablokowania pompy przy przypadkowym przekroczeniu temperatury nastawy 7. Zawór spustowy 8. Automatyczny odpowietrzacz 9. Armatura niezbędna wstępnie złożona ze śrubunków do połączenia rozdzielaczy.
Zakres regulacji: 20°C - 70°C.
Composed of: Steel hydraulic compensator on primary circuit of boiler with flow from 3mc/h with thickness 75mm, apt to be lodged together with the manifolds in fitted cabinets – art G.173 and G.174. Circulation pump energy class “A” 6mt Thermostatic valve setting 20° - 50°C Balancing lockshield One way flow valve 2 temperature themometers Safety thermostat with reset for stopping the circulator in case of accidental exceeding of set temperature (in respect of European legis. 2008/125/CE) Neccessary 3 piece preset fittings for connecting manifolds N.B. manifolds are not included in the price.
Złożona z: Pompy obiegowej w klasie energetycznej “A” - max. wysokość podnoszenia 6 m Zawór termostatyczny z regulacją 20°- 50°C Zawór równoważący Zawory jednokierunkowe Termometry temperaturowe Termostat bezpieczeństwa z resetem do zatrzymania pompy obiegowej w razie przypadkowego przekroczenia temperatury nastawy (zgodnie z normą europejską 2008/125 / WE) Niezbędna armatura wstępnie zmontowana ze śrubunkami do podłączenia rozdzielaczy Uwaga: Rozdzielacze nie są wliczone w cenę.

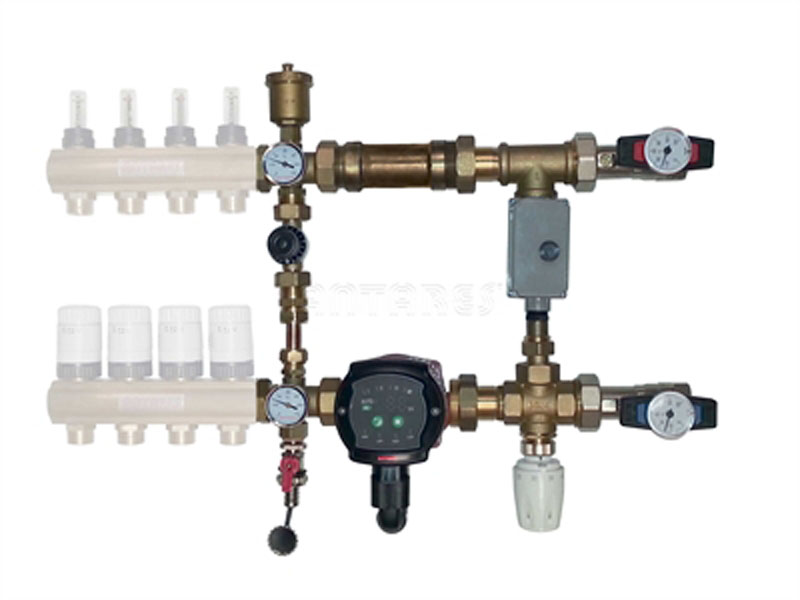

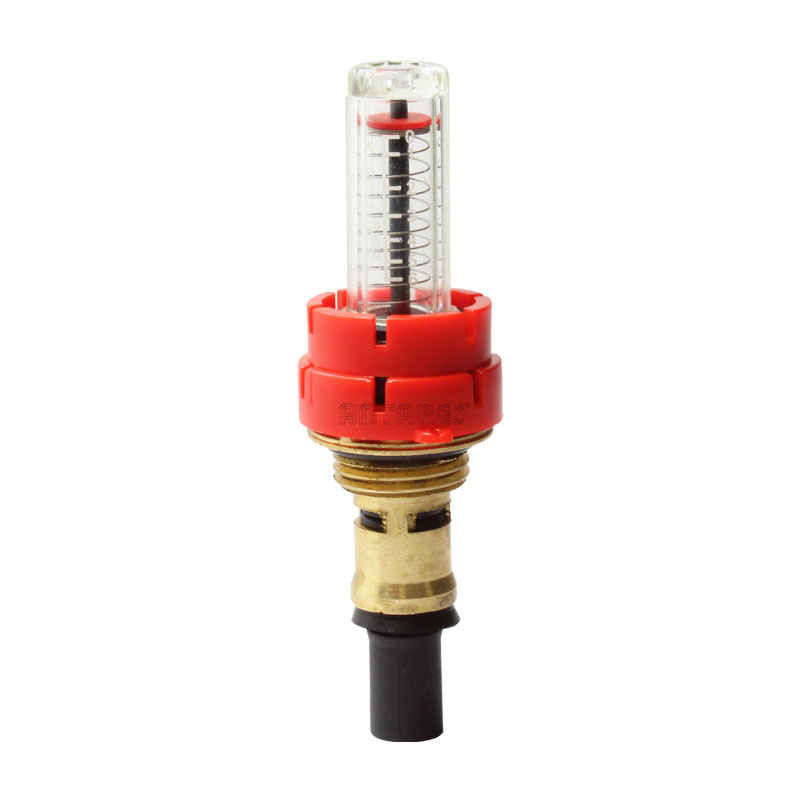

Złożona z: Grupa mieszając Art G.211.10 Para rozdzielaczy Art G.081 wraz z: Przyłącza odgałęzień 3/4´ Euroconus Zawory do zastosowania siłowników elektrycznych Przepływomierze nastawcze Automatyczny odpowietrznik Zawory spustowe Uchwyty montażowe Support brackets Rozdzielacze do wysokiej temperatury jeśli są pzrewidziane Szafa przechowawcza Art G.174 Patrz wymiary w tabeli.
Skład: Grupa mieszająca Art G.212.10 wyposażona w sprzęgło hydrauliczne Kopia rozdzielaczy Art G.081 złożona z: Przyłączy odgałęzień 3/4´ Euroconus Zawory do zastosowania siłowników elektrycznych Przepływomierze nastawcze Odpowietrznik automatyczny i ręczny Zawory spustowe Uchwyty montażowe Rozdzielacze do wysokiej temperatury jeśli są przewidziane Szafa przechowawcza Art G.174 - patrz wymiary w tabeli
Adjustment range: 20°C - 70°C.

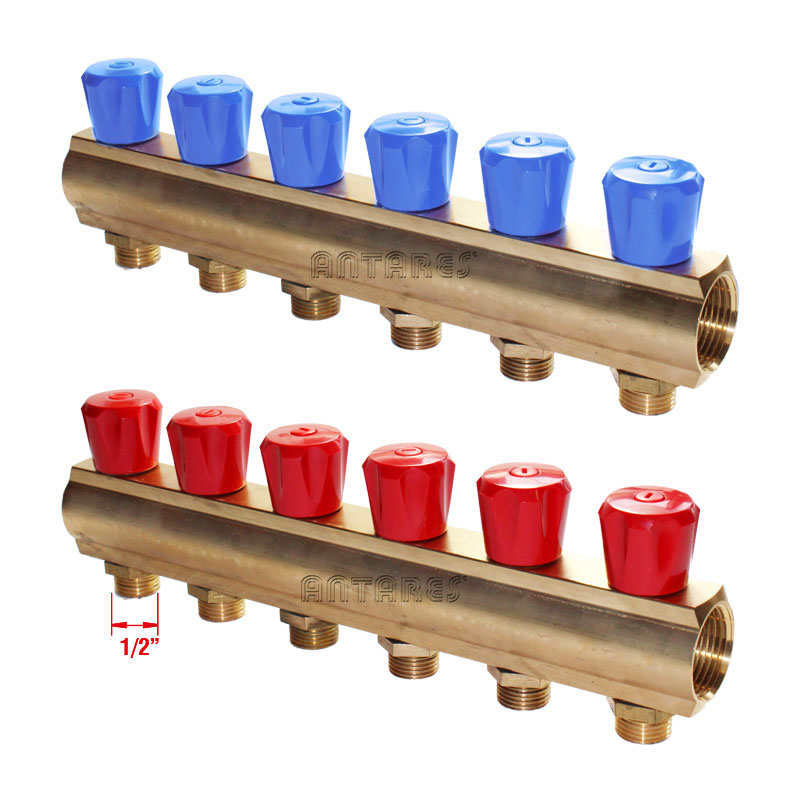

Należy przyciąć na wymiar w przypadku mniejszych ilości. Nadaje się do rozdzielaczy z mosiądzu Art.: G.010, G.015, G.016, G.019, G.020, G.022, G.024, G.026, G.029, G.090, G.091. Do 12 odgałęzień. Ze stali nierdzewnej Art. : G.051, G.053, G.054, G.055, G.020, G.081, G.082. Do 13 odgałęzień.

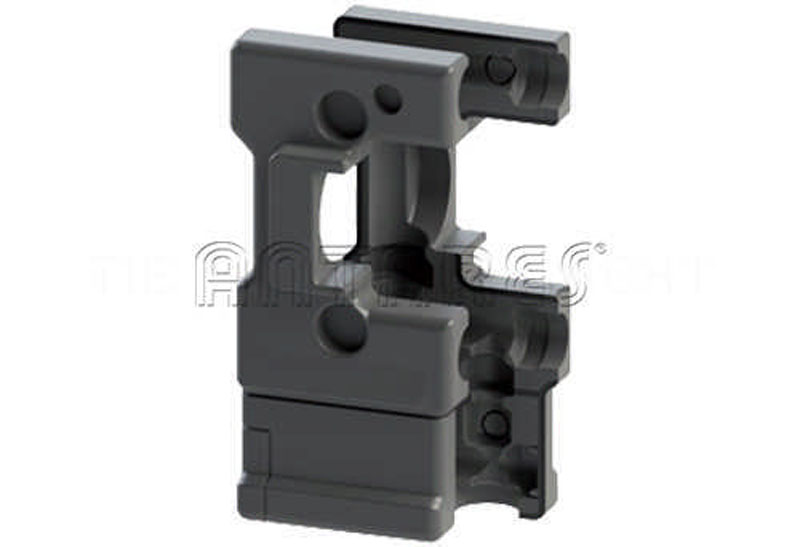

Do rozdzielaczy prętowych profilowanych z mosiądzu: Art. G.010 - G.015 - G.016 - G.019 -G.020 - G.022 - G.024 - G.026 - G.029. Do rozdzielaczy ze stali nierdzewnej o przekroju kwadratowym: G.051 - G.053 - G.054 - G.055 - G.058 Stal ocynkowana.
Max ciśnienie robocze: 15 bar - Max temperatura: od - 40 ° C do + 150 ° C.

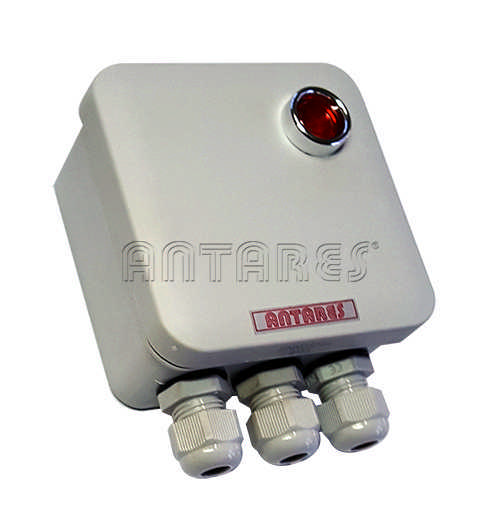

W komplecie z trzema dławikami kablowymi, zaciskami przyłączeniowymi i lampką kontrolną wskazującą blokadę pompy obiegowej spowodowaną przez termostat bezpieczeństwa w przypadku wykrytej anomalii przekroczenia ustawionej temperatury.
Główne przyłącza o średnicy: 11/2 ´GZ. z płaskim gniazdem 125 mm. Przyłącza na odchyleniach śred.: 11/2´GW. obrotowe lub 1´GW. obrotowe.

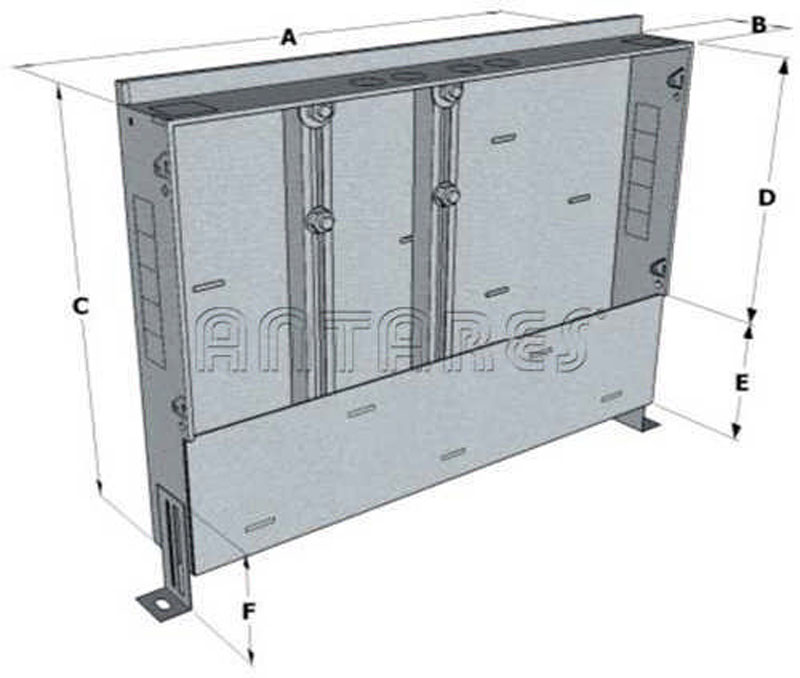

Nadaje się do zabudowy podtynkowej z regulowaną głębokością, z zamkiem, regulowanymi stopami o wysokości od 0 do 100 mm. Kompletna w pokrywę cokołu o funkcji ochronnej i aby uniknąć zawalenia się ścian bocznych podczas murowania. Dostarczane w wersji ZMONTOWANA.
Skład: A) Grupa mieszająca Art G.220.10 Kompletny zawór mieszający 4-drożny z napędem silnikowym 3 punktowy kontrolowany przez jednostkę sterującą nie włączoną w zestaw. B) Para rozdzielaczy Art G.081 wraz z: Przyłącza odgałęzień 3/4´ Euroconus Zawory do zastosowania siłowników elektrycznych Przepływomierze nastawcze Odpowietrznik automatyczny i ręczny Zawór spustowy Uchwyty montażowe Rozdzielacze do wysokiej temperatury, jeśli są przewidziane C) Szafa przechowawcza Art G.174 - patrz wymiary w tabeli Szafa przechowawcza

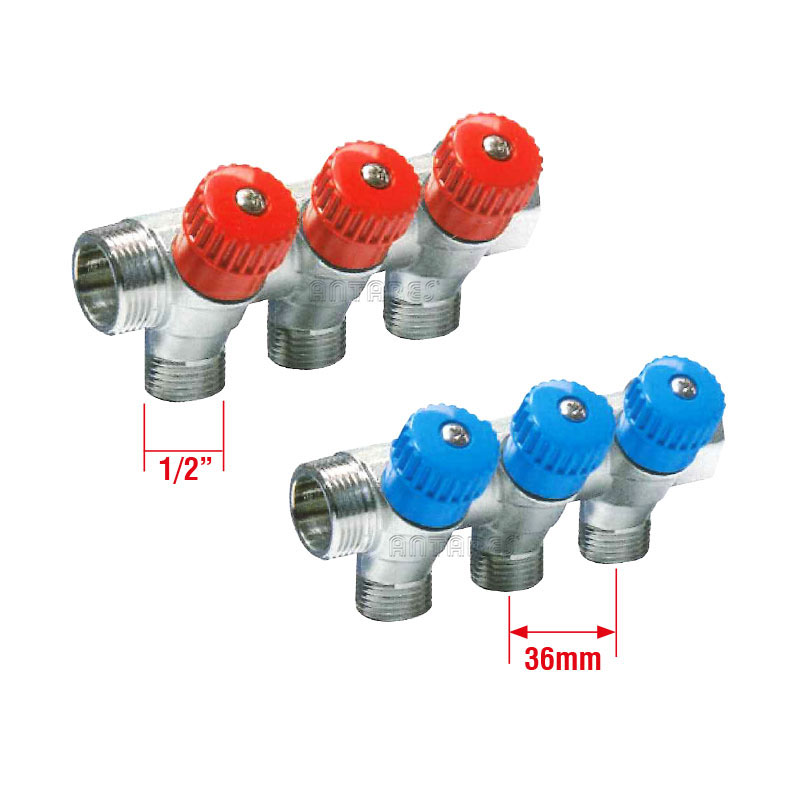

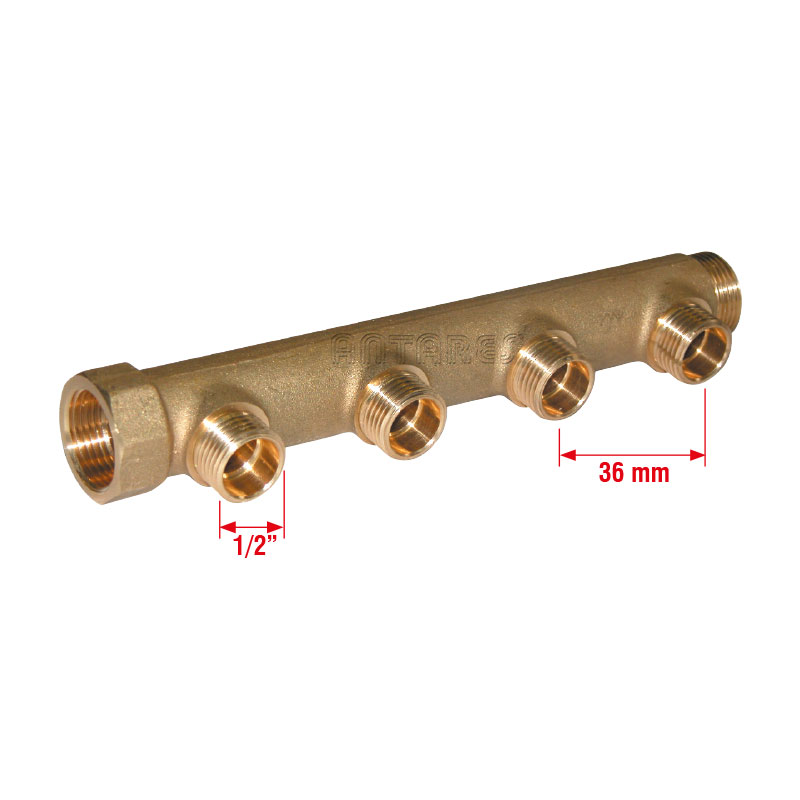

• Do bezpośredniego łączenia złączek nyplowych Art. G.147-G.149, złączy kolankowych Art. G.155-G.156 i trójników ´T” Art. G.158 i G.159 • Do bezpośredniego łączenia wyjść GZ rozdzielaczy: G.015-G.016-G.019- G.020- G.022-G.024-G.026-G.030-G.033 •Do bezpośredniego łączenia zaworów Art. V.070-V.071-V.072-V.073 , V.051-V.052 - na str. 53 (W) i zaworów kulowych Art. M.00.
