Art. codice S.004.68

Art. codice S.004.68

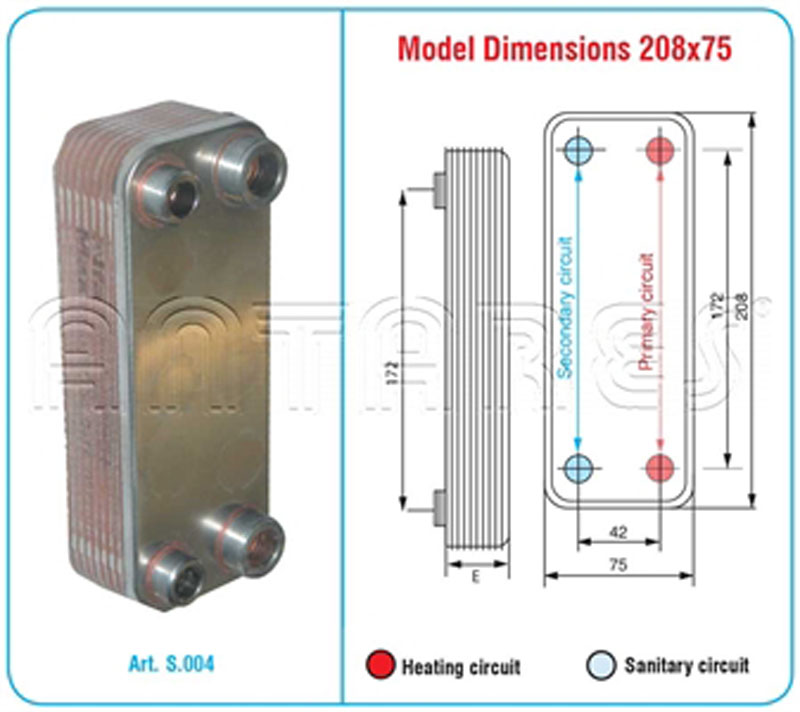

Scambiatore ALFAMAX tipo XS 208 x 75 instantaneo a piastre inox saldobrasate. Attacchi filettati, compatibile con ALFALAVAL CB14, SWEP e ZILMET.

Per equipaggiare le caldaie con produzione di acqua calda sanitaria. Pressione max.: 10 bar. I dati di assorbimento sotto riportati sono calcolati in funzione delle seguenti temperature: circuito primario 80°/60°C - circuito secondario 15°/50°C. Compatibile con caldaie: VAILLANT VCW + KIT = 1; VAILLANT VMW + KIT = 2; CHAFFOTEAUX + KIT = 3; PENSOTTI = 4; SARIGAS = 5; UNICAL = 6; ECOFLAM = 7; ATAG = 8; BROTJE = 9; RAVENHEAT = 10; ALTRE MARCHE = 11; Per separazione circuiti ed altro=12

Scegli le caratteristiche del prodotto


Caratteristiche del prodotto selezionato :
Art. codice S.004.68
N° Piastre 18
Assorbimento (kW) 45
Per caldaie 11
Attacchi circuito primario 3/4´ M.
Attacchi circuito secondario 1/2´ M.
Dimensioni mm. E 47,3
Perdite di carico 2,6
Art. codice
S.004.68
Tipo di disponibilità
Articolo da stock
articolo gestito per essere disponibile e spedito il giorno stesso del ricevimento dell'ordine
Per visualizzare i prezzi ed accedere al Carrello effettua il login
Documentazione tecnica - Effettua il download del file
S.004_EN_Technical Data Sheet_Heat Exchanger_208 x75.pdf English
arrow_upward Art. codice N° Piastre Assorbimento (kW) Per caldaie Attacchi circuito primario Attacchi circuito secondario Dimensioni mm. E Perdite di carico Tipo di disponibilità Quantità >= Prezzo Acquista
S.004.52 12 30 1; 2; 3; 4; 5; 11 3/4´ M. 1/2´ M. 33,9 2,5
Articolo da stock
articolo gestito per essere disponibile e spedito il giorno stesso del ricevimento dell'ordine
 Per visualizzare i prezzi ed accedere al Carrello effettua il login
S.004.68 18 45 11 3/4´ M. 1/2´ M. 47,3 2,6
Articolo da stock
articolo gestito per essere disponibile e spedito il giorno stesso del ricevimento dell'ordine
 Per visualizzare i prezzi ed accedere al Carrello effettua il login
S.004.70 20 50 9 ; 10 ; 11 3/4´ M. 1/2´ M. 51,8 2,7
Articolo da stock
articolo non gestito da stock disponibile nei tempi del nostro fornitore, la disponibilità indicativa prevista è indicata nella colonna 'Giorni previsti per disponibilità' (12 giorni )
 Per visualizzare i prezzi ed accedere al Carrello effettua il login
S.004.74 14 35 1; 6; 4; 5; 11 3/4´ M. 1/2´ M. 38,4 2,6
Articolo da stock
articolo gestito per essere disponibile e spedito il giorno stesso del ricevimento dell'ordine
 Per visualizzare i prezzi ed accedere al Carrello effettua il login
S.004.76 16 40 7 ; 8 ; 11 3/4´ M. 1/2´ M. 42,9 2,6
Articolo da stock
articolo gestito per essere disponibile e spedito il giorno stesso del ricevimento dell'ordine
 Per visualizzare i prezzi ed accedere al Carrello effettua il login
S.004.80 30 75 11 3/4´ M. 1/2´ M. 74,2 2,7
Articolo da stock
articolo gestito per essere disponibile e spedito il giorno stesso del ricevimento dell'ordine
 Per visualizzare i prezzi ed accedere al Carrello effettua il login
S.004.83 30 75 12 3/4´ M. 3/4´ M. 74,2 2,7
Articolo da stock
articolo gestito per essere disponibile e spedito il giorno stesso del ricevimento dell'ordine
 Per visualizzare i prezzi ed accedere al Carrello effettua il login
S.004.99 40 100 12 3/4´ M. 3/4´ M. 96,6 2,8
Articolo da stock
articolo gestito per essere disponibile e spedito il giorno stesso del ricevimento dell'ordine
 Per visualizzare i prezzi ed accedere al Carrello effettua il login

Articoli correlati

S.055
S.055
Kit di raccordi e tubazioni sagomati da abbinare agli scambiatori S.004.52 e S.004.74 per la sostituzione nei vecchi modelli di caldaie CHAFFOTEAUX.

grid_on
S.017
S.017
Guscio d´isolamento termico in polistirolo per gli scambiatori saldobrasati.

grid_on

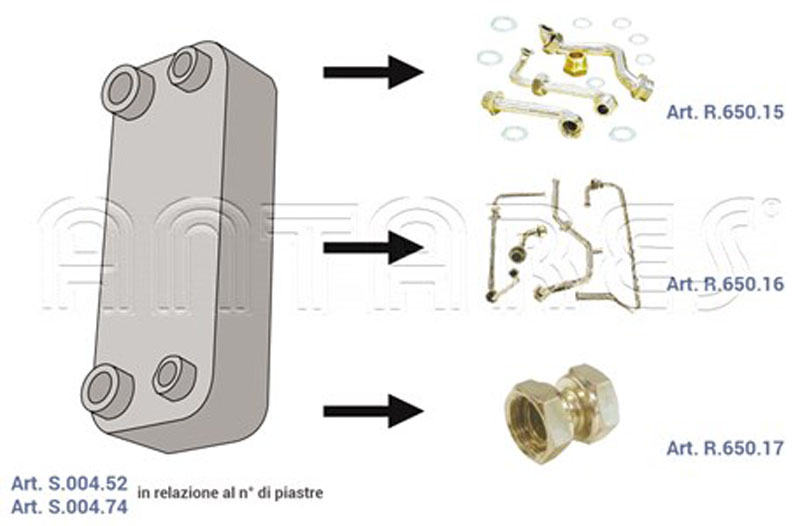

R.650
R.650
Kit di raccordi e tubazioni da abbinare agli scambiatori per la sostituzione del vecchio modello nelle caldaie

Da abbinare agli scambiatori S.004.52 e S.004.74. Per le sostituzioni del vecchio modello in plastica nelle caldaie VAILLANT tipo THERMOBLOC e TECHNOBLOCK.

grid_on
F.499
F.499
Confezione di 8 guarnizioni in gomma NBR scanalato con doppio labbro per accoppiamento degli scambiatori con innesti rapidi.

De=diametro esterno - Di=diametro interno - S=spessore del foro

grid_on
F.497
F.497
Confezione da 10 guarnizioni O-Rings in gomma NBR.

grid_on
F.455
F.455
Tanica da lt. 5 di liquido neutralizzante dell´acidità residua presente dopo i procesi di disincrostazione negli impianti trattati.

grid_on
F.453
F.453
Fusto di disincrostante ´Zinconex´ in polvere adatto per impianti termici e di raffreddamento con superfici zincate o in alluminio.

grid_on
F.450
F.450
Tanica di liquido disincrostante “Disinex” a base acida inibito per la rimozione di incrostazioni calcaree o silicee delle tubazioni e sistemi chiusi di circolazione di caldaie e scambiatori di calore. Per superfici in alluminio o zincate si consiglia di usare il prodotto “Zinconex” Art. F.453.

grid_on
F.446
F.446
Kit per la disincrostazione degli scambiatori a piastre con collegamento tramite o-ring.

Adatto a disincrostare il circuito primario e secondario. Costruito in materiale antiacido e completo di guarnizioni o-ring.

grid_on
F.440
F.440
Pompa disincrostante interamente in materiale plastico, inserita stabilmente sopra un opportuno serbatoio con uno speciale coperchio anticorrosione. Il coperchio contiene inoltre tubi e cavi rendendo la pompa compatta. Adatta per la disincrostazione dei serpentini di caldaie e scambiatori di calore. È dotata di invertitore di flusso che consente di aggredire il calcare in entrambe le direzioni.

F.440.10: Serbatoio 18 l. Motore 230 Vac - Kw 0,165 - Protezione IP55. Portata lt./h 1.800. Prevalenza max 1 bar. Peso Kg. 7. Dimensioni: h 50 x Ø30. Completa di tubi flessibili di collegamento, raccordi e tracolla. F.440.30: Serbatoio 36 l. Motore 230 Vac - Kw 0,29 - Protezione IP55. Portata lt./h 2.880. Prevalenza max 1,5 bar. Peso Kg.11. Dimensioni: h65 X 35 35´. Completa di tubi flessibili di collegamento, raccordi e tracolla.
